자동 카운팅기

자동 코드 리딩기 /  카운팅 머신

우리는 귀하의 요구를 충족시키기 위해 다양한 전문 서비스를 제공합니다. 모든 서비스에 최고의 만족을 드릴 것을 약속드립니다.

간단한 프로세스

높은 정밀도

비용 절감

자동 코드 리딩기_매거진 타입

Photo By: John Doe
Button

자동 카운팅 머신

Photo By: John Doe
Button

자동 카운팅 머신

Photo By: John Doe
Button

비전 검사 시스템 - 단말기

Photo by: John Doe
Button

심코스

자동 카운팅 머신

설비 주요 기능

- 로딩/언로딩: 적재 높이 270mm

- 마지막 제품 알람

- 트레이 1개씩 픽업 이송 후 리딩: 이송 시간 5초

- 바코드 리딩 및 확인 시간: 0.5초 이내c

- 유연한 잡 체인지: X,Y,Z축 셋팅치 변경(Z축 스트로크 320mm)

- 자석바 고정 방식 트레이 로딩 후 고정:다양한 사이즈 모델 적용 가능

- HMI 스크린 셋팅 변경으로 짧은 잡 체인지 시간

- 서버 통신 포로토콜: RS232 , RS485, Ethernet , TCP/IP

- 데이타 운영 S/W: 바코드 데이타 디스플레이/CSV 또는 excel 화일로 저장


운영상 주요 기능

- 리딩/카운팅 2 in 1 기능 설정/해제 가능

- 제품 수량 카운팅: 이미지 카운터(바코드 없는 모델 적용)

- 단순 불량 검출: 프로그램에 한도 샘플 셋팅하여 비전 이미지 검사

- 바코드 인쇄 불량 검축: 광학 검사 방식(OCR)으로 80자까지 검사

(대문자 및 소문자 케이스 감도 검출 방식)

- 바코드 인식 종류: 1D 바코드 25가지 타입(EAN-13, Code 39,등)

2D 바코드 2종류(Data Matrix ECC 200, QR Code)

문의

모델 : S-AC17-3


전원 : 220V 50-60Hz , 0.5Kw


중량 : 150Kg


설비 사이즈 : W620 x L1200 x H1100mm


트레이 사이즈: Max W400 x L550 x H170mm

문의

SYMKOS - 자동 카운팅기

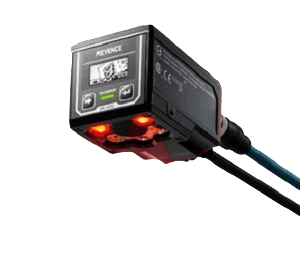

카메라 부품

메이커 : Keyence

SYMKOS - 자동 카운팅기

Photo By: John Doe
단추

심코스

자동 코드 리딩기_매거진 타입

SYMKOS - QR코드 판독기 (매거진형)

카메라 부품

메이커 : Keyence

SYMKOS - 윈도우 테이프용 비전머신

Photo By: John Doe
단추

1. 자동 이송 및 가이드부

 - 매거진 이송 인라인 컨베이어

 - 매거진 정위치 가이드 및 정지 스토퍼 2. 코2. 코드 리더 모션부

 - X-Y-Z 축 방향 싱글 로봇 채용   (코드 리딩 위치 변경 셋팅 용이)

3. 자동 그립/취출/지그 고정부

 - 지그 그립 취출 전 위치 자동 확인

 - 리딩 후 지그 원위치 자동 투입

4. 리딩부

 - KEYENCE 리더 SR-1000 모델

 - 리딩 시 자동 포커싱

 - 1회 6~10개의 PCB 리딩

5. 제어부

 - 모델/잡 체인지 용이

 - 미리딩 시 모니터에 알람 표시

 - 미리딩 시 자동 알람 및 설비 정지

 - 데이터 PC 저장 및 CSV 파일 출력

작업 순서

매거진 컨베이어로 투입(작업자) -> 매거진 이동 -> 케리어 지그 위치 자동 확인 -> 리딩 위치로 1매 자동 취출 -> 코드 자동 리딩 -> 원위치로 지그 투입 -> 다음 지그 동일 작업 -> 지그 완충 후 매거진 취출 위치로 자동 이동 -> 매거진 취출(작업자)


문의

 모 델 : ABR-22

 전 원 : 220V 50-60Hz , 1KW

 중 량 : 150Kg

 설비 사이즈(mm) : L2000 x W900 x H1650

 캐리어 사이즈(mm): 최대 L400 x W300 x T5

 매거진 : SMT 표준 매거진

 QR 코드 사리즈(mm): 1.5x1.5

 리더기 :  Keyence SR-1000

 매거진 로딩/언로딩 : 작업자

 데이터 저장 : Excel 화일


기술자와 대화

심코스

자동 카운팅 머신

1. 자동 이송 및 가이드부

 - 개별 트레이 이송 타이밍 벨트 컨베이어

 - 트레이 사이즈별 컨베이어 조정 용이 2. 리더 자동 모션부

 - X-Y축 싱글 로봇 채용:   리딩 위치 변경 셋팅 용이 - 리더 Z 방향 위치 조정

3. 트레이 로딩-언로딩부

 - 트레이 1매씩 컨베이어로 투입

 - 리딩 후 취출 적재 위치로 언로딩

 - 리딩 타임 동안 적재 트레이 투입 취출

4. 코드 리딩부

 - KEYENCE 리더 SR-1000 시리즈

 - 자동 포커싱

5. 제어부

 - 모델/잡 체인지 용이

 - 미리딩 시 모니터에 알람 표시

 - 미리딩 시 자동 알람 및 설비 정지

 - 데이터 PC 저장 및 CSV 파일 출력


작업 순서

적재 트레이 투입(작업자) -> 트레이 1매 자동 취출, 이송 -> 코드 자동 리딩 -> 리딩 완료 후 취출부로 자동 이송 -> 트레이 자동 적재 -> 적재 완료 트레이 취출(작업자)


문의

모 델 : ART-22

 전 원 : 220V 50-60Hz , 1KW

 중 량 : 150Kg

 설비 사이즈: L2000 x W800 x H1650

 트레이 사이즈(mm): 최대 L400 x W300 x T20

 QR 코드 사이즈(mm): 1.5x1.5

 코드 리더:  Keyence SR-2000

 1회 리딩 : PCB 1~ 3개

 트레이 로딩/언로딩 : 작업자

 데이터 저장 : Excel 화일


문의

SYMKOS - 자동 코드 리딩기_트레이 타입

코드 리더

Keyence SR-2000

트레이 입력

Photo By: John Doe
단추
