세척기

자동 세척기

여러 부문에 효율적인 세척이 필요할 시 각각의 어플리케이션에 맞는 최적의 솔루션을 제공해 드립니다.

고성능

고효율

최적의 워터 공급

컴팩트한 사이즈

트레이 세척기

지그 청소 기계

캐스터 청소 기계

자동 PCB 에어 블로잉 머신

심코스

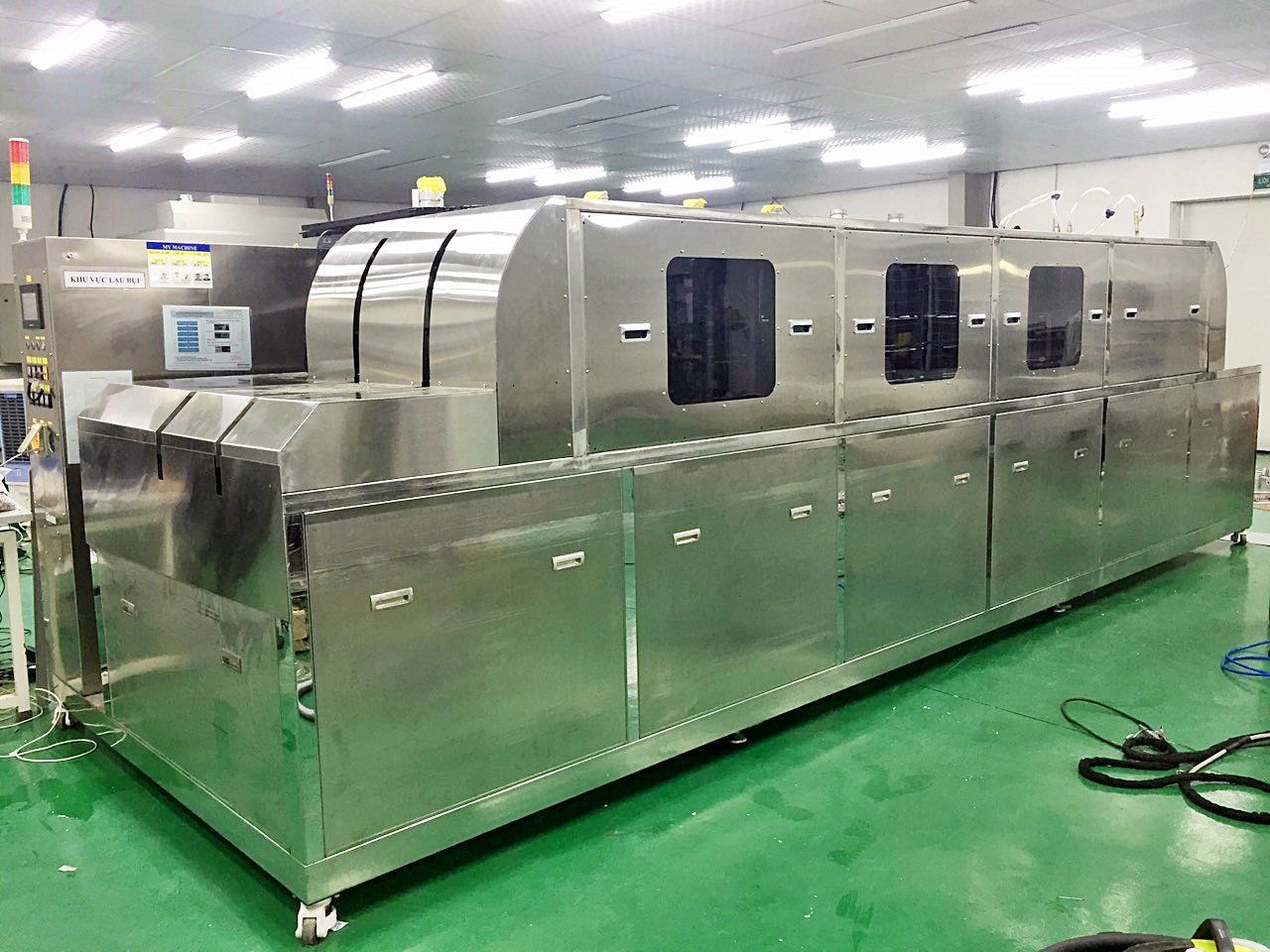

트레이 세척기 (직립형)

트레이 청소 기계

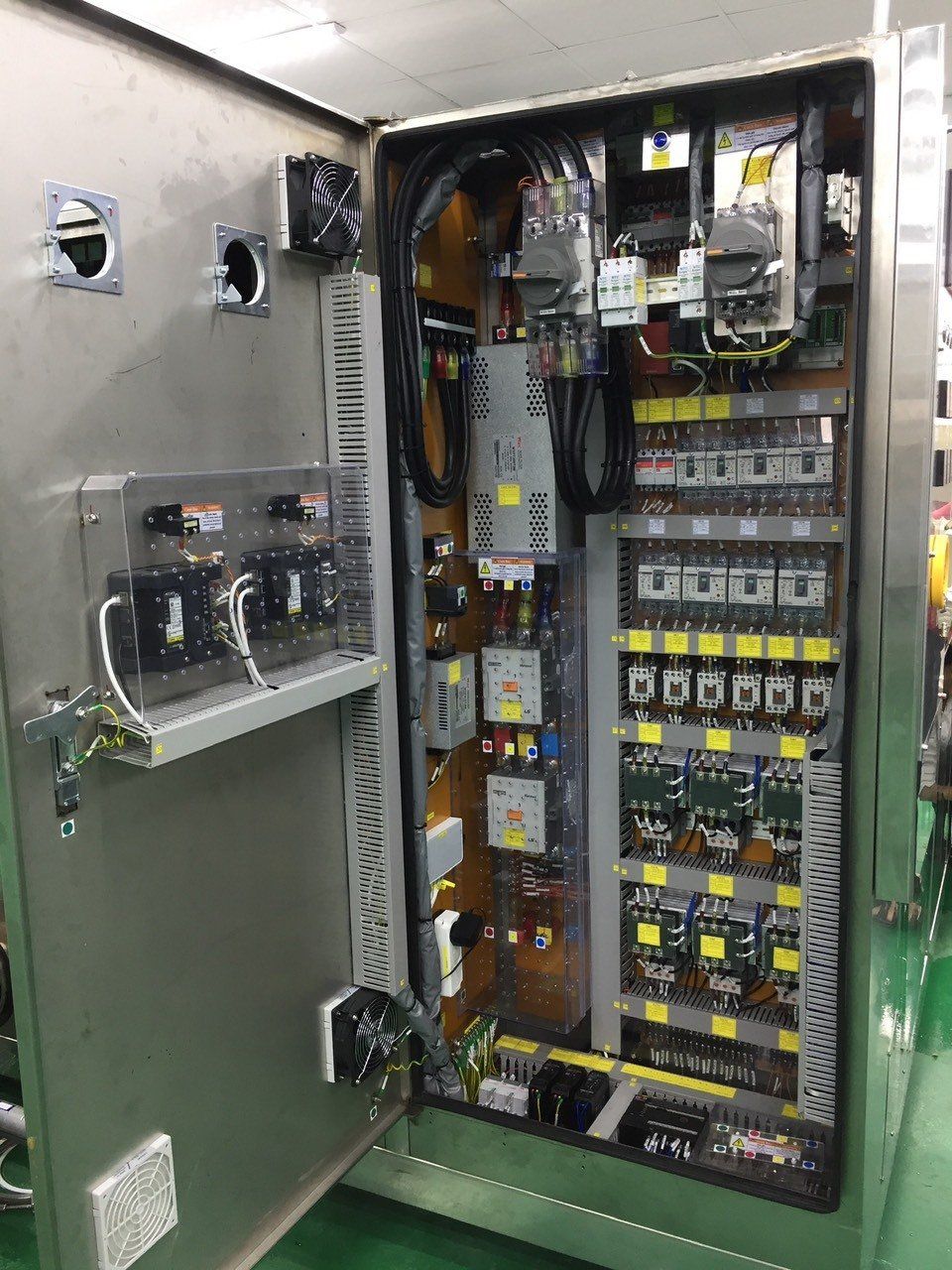

트레이 청소 기계 제어판

트레이 청소 기계

주요 구조

1. 트레이 자동 이송부

 듀얼 투입 및 이송

2. 하부 수조 챔버 및 펌프

 설비 하단 2개의 워터 챔버

 (세척수 투입용 및 세정 후 회수용)

 2대의 펌프: 세척수 공급용 및 회수용

 탱크 내 세척수 상한 리미트 제어

 외부 온도 감지 온수 유지 장치

3. 고압 에어 분사 및 히팅 블로워

 셋팅치에 따른 온도 조절 가능

 세척 후 건조 위한 에어 및 히팅 블로워  트레이 분사

 공장 에어 공급 시스템으로 부터 에어 공급

4. 제어부

 자동 보호 제어 시스템 적용

 HMI 터치 스크린 상에서 용이한  파라메타 셋팅


작업 순서

트레이 투입 -> 세척수 스프레이 -> 고압 에어 스프레이 -> 히팅 블로우 건조 -> 취출

문의

 모 델: SAC21

 전 원: 380V-3P, 50-60Hz , 60KVA

 중 량: 2000Kg

 설비 사이즈(mm): L6000xW1200xH1650

 세정수 필터링 설비 사이즈(mm): :   L3500 x W1000 x H1200

 트레이 사이즈(mm): 최대 L550 x W500 x T30

 설비 타입: 듀얼 투입-듀얼 취출

 설비 캐파: 38K/일(작은 사이즈, 20시간 기준)               13K/일(큰 사이즈, 20시간 기준)

 모델별 투입 모드: 소형 모델은 케이스 사용,

대형 모델은 직접 투입



엔지니어 컨택

심코스

대차바퀴 세척기

주요 특징

1. 바퀴 세척부

 - 좌측/우측 바퀴 세척부 개별 설계

 - 바퀴 세척 시 롤러 회전

 - 롤러부 용이한 유지 관리, 교체

2. 워터 탱크

 - 15리터 용량 탱크, 외부에서 육안 관리 용이

 - 센서로 상하한 관리

 - 용액 리싸이클 및 필터링

3. 펌프 및 필터링부

 - 3단계 필터링

 - 필터 레이어#2,#3 : 2 ~3개월에 교체

 - 필터 레이어#1 : 2주 마다 교체 및 세척

 - 24VDC 워터 펌프 채용

4. 투입/취출 바닥부

 - 바퀴 세척 후 물기 제거 매트 적용

5. 세척 이물 수거부

 - 세척 후 이물 수거

 - 커버 오픈 용이

5. 콘트롤부

 - 용이한 조작 및 셋팅

 - 용액 상하한 알람, 용액 탱크 세척 교체 주기 표식


문의

명세서

모 델 : ACL-21

전 원 : 220V 50-60Hz , 0.5KW ( Machine was applied to run by electrical only )

설비 사이즈 (mm): L3100 x W1480 x H155

콘트롤 박스, 워터 탱크, 필터부는 세척 플로어부와 분리되어 별도 위치 설치 가능

세척 용액 : 용수 단독 또는 세정제 혼합

세척액 필터/롤러 : 표준품 적용


엔지니어 컨택

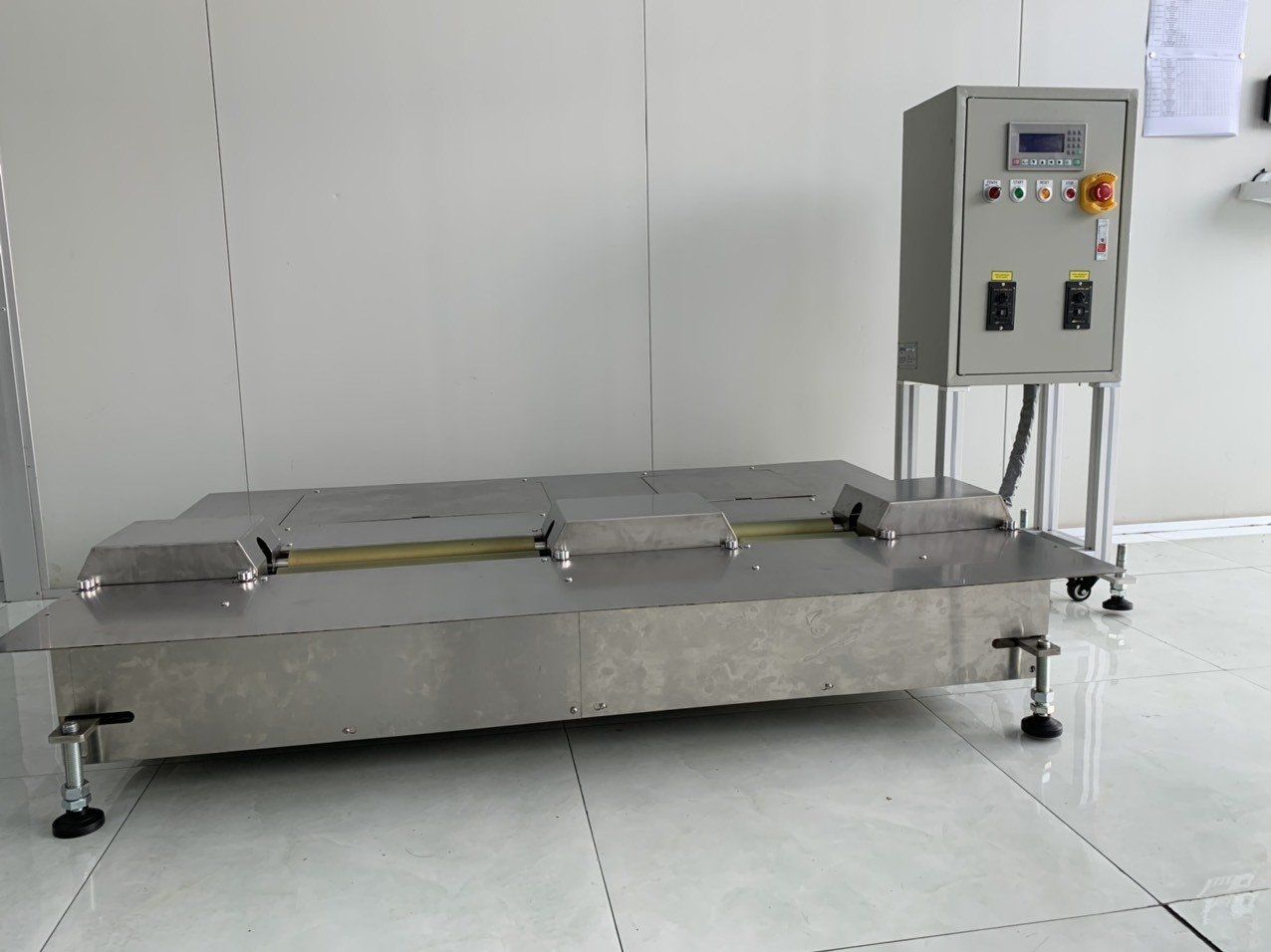

캐스터 청소 기계

캐스터 청소 기계

캐스터 청소 기계

심코스

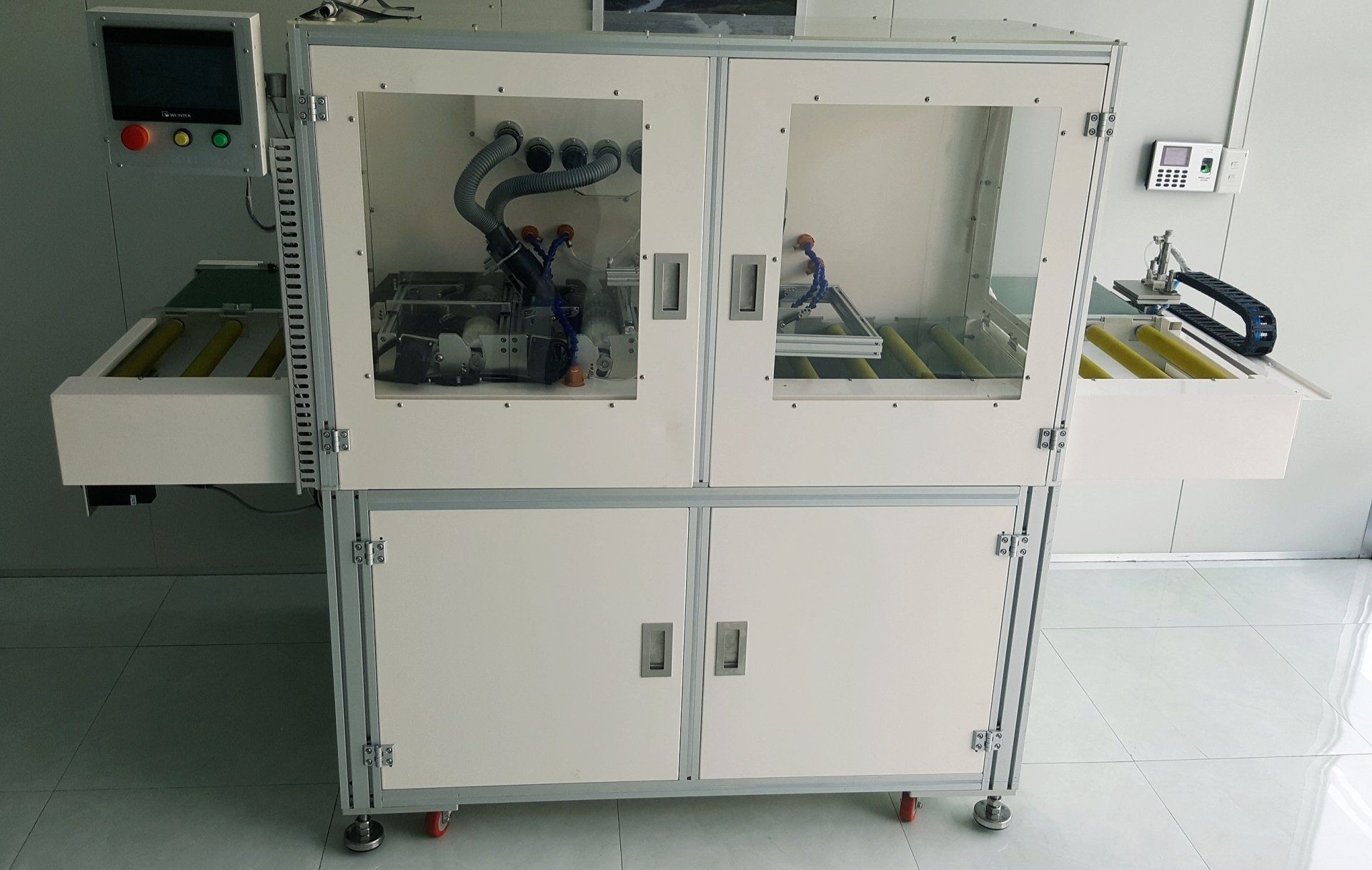

지그 세척기

지그 청소 기계

지그 청소 기계

모델에 따른 세척 방법 셋팅 용이

용이한 세척 파라메타

변경 지그 상하면

세척 높은 세척력 : 브러쉬, 블로우어, 진공흡착 결합 개별 산업용 집진기 선택 가능

세척 완료 지그 리턴 컨베이어 로딩

문의

+ 사이즈(mm): L2300 x W1000 x H1500


+ 중 량: 250 KG


+ 전 원: AC220V, 2KW


+ 세척물 사이즈(mm): 최대 L350 x W350 x T30

기술자와 대화

심코스

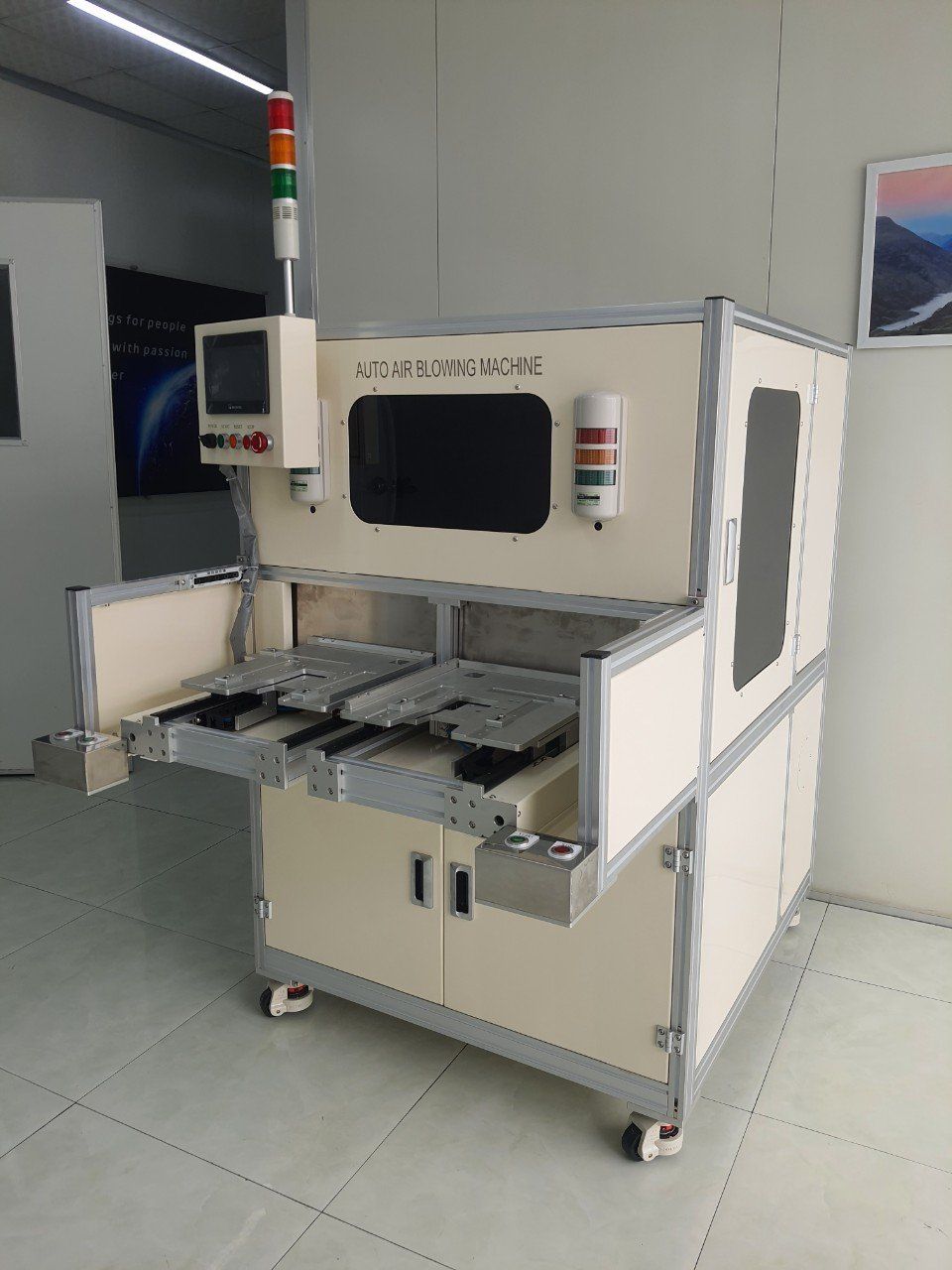

PCB 에어 블로잉 머신

- 송풍기/이오나이저바/노즐부

- 표준 노즐 적용. 토출 공기량 조절 가능

- 각 노즐 열고 닫을 수 있음

- HMI 터치 스크린에서 노즐 각도 조정 기능

- 노즐 각도는 설정에 따라 자동으로 변경 가능

문의

- 모델: ACL-21

- 전원: 220V 50-60Hz, 2KW, 무게: 150Kg

- 장비 크기(mm): L1200 xW1000xH1500

- 트레이 크기(mm): 최대 L300xW300xH70

- 모션 부분: 에어 블로 섹션은 HMI 티치 화면에서 설정할 수 있음.

- 노즐 회전부: HMI 터치 스크린에서 노즐 각도를 10도에서 270도까지 변경할 수 있음

- 이온블로우바 타입 적용

- 사용 모드: 자동 모드/수동 모드

문의

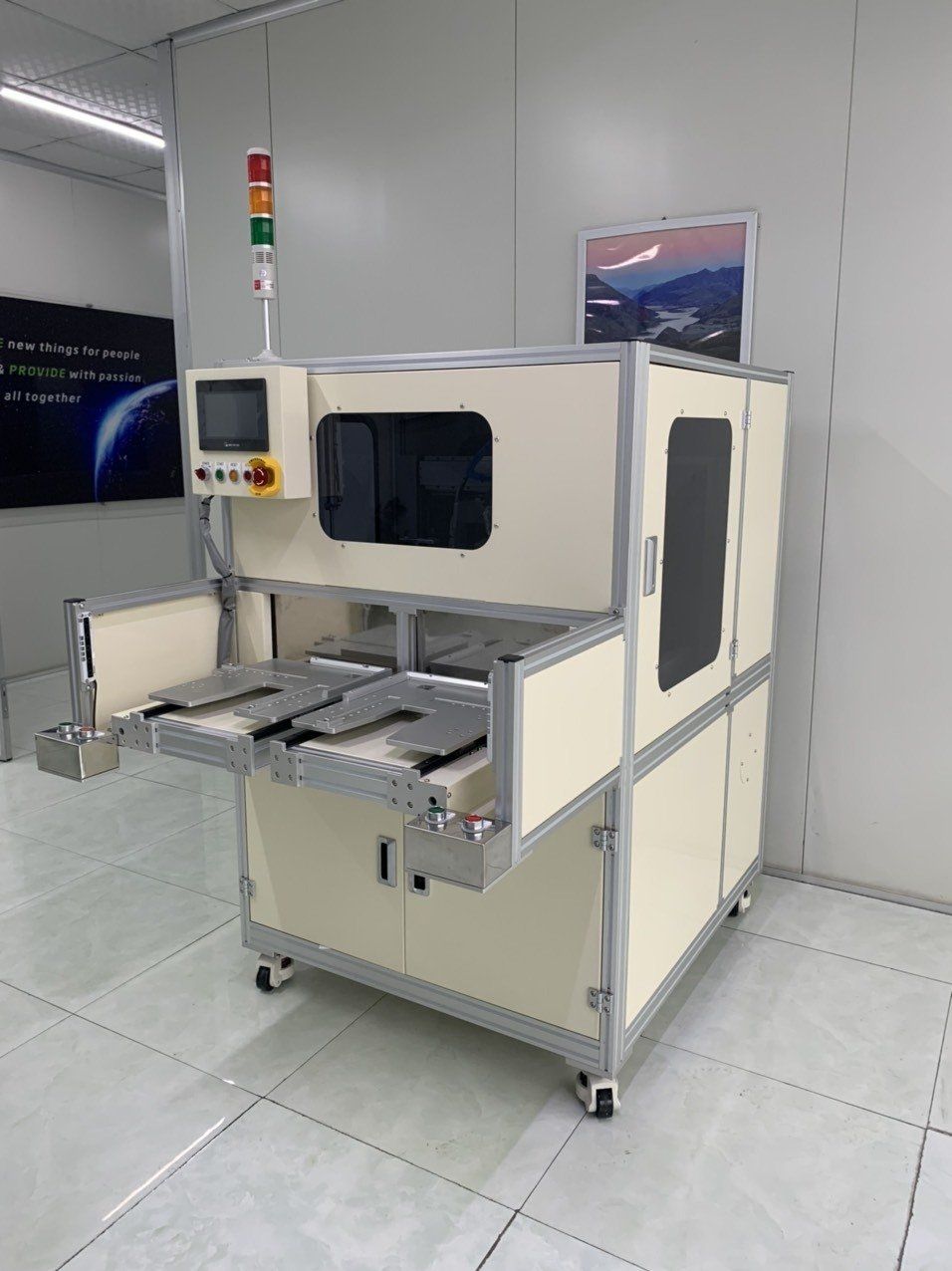

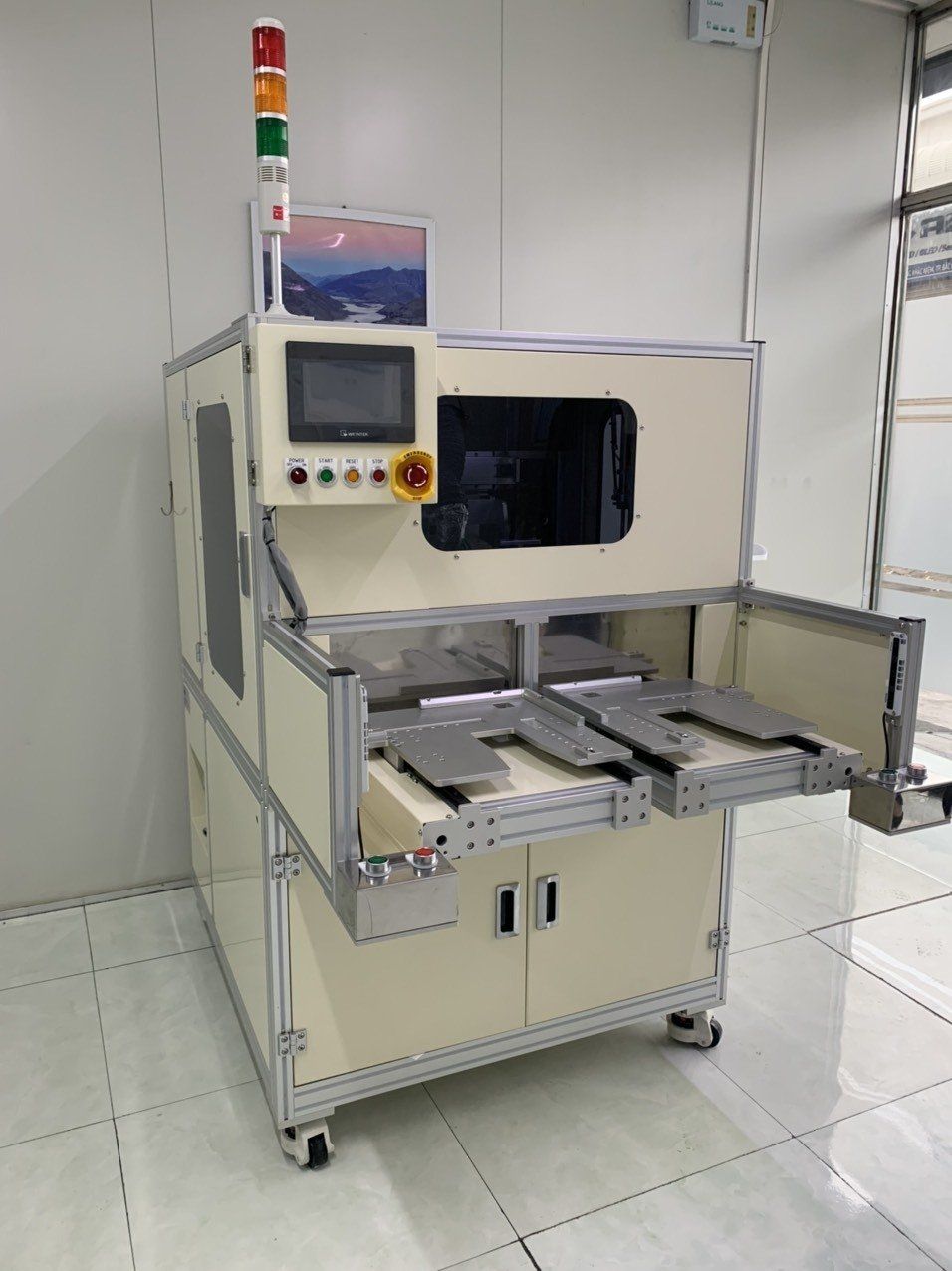

PCB 공기 청정기

PCB 공기 청정기

PCB 공기 청정기
